Zuken E3.series 2023 Build 24.00

Zuken E3.series — это программный комплекс для проектирования электрических, кабельных и гидравлических схем, ориентированный на машиностроение, приборостроение, автомобилестроение и производство промышленного оборудования. В отличие от общих CAD‑систем, E3.series изначально заточен под электронику и электрику: он понимает логику соединений, типы проводников, клемм, разъёмов и устройств, поддерживает проверку целостности схем, формирование спецификаций и подготовку производственной документации. Это не просто графический редактор, а интеллектуальная САПР‑платформа для всего цикла разработки жгутов и шкафов.

Архитектура Zuken E3.series модульная. Базой служит E3.schematic — инструмент для создания принципиальных электрических схем. На его основе строятся более специализированные модули: E3.cable для кабельных сетей и жгутов, E3.panel для компоновки шкафов и панелей, E3.formboard для раскладки жгутов на монтажных досках, а также дополнительные компоненты для работы с жидкостными системами и пневматикой. Все модули используют общую базу данных компонентов, общую модель проекта и синхронизируются между собой, что исключает рассогласование между схемой, жгутом и сборочным чертежом.

В центре рабочей логики E3.series находится "умная" библиотека компонентов. Каждый элемент — от простого предохранителя до сложного многоконтактного разъёма или ПЛК — описывается не только графическим символом, но и реальными электрическими свойствами: количеством выводов, типом сигнала, номиналами, принадлежностью к каталогу производителя, габаритами и 3D‑представлением (при интеграции с MCAD). Это позволяет программе автоматически отслеживать корректность соединений, не допускать подключение несовместимых контактов, считать длины проводников и формировать достоверные ведомости материалов (BOM).

Ключевое преимущество Zuken E3.series — ассоциативность данных между разными представлениями проекта. Если инженер меняет нумерацию выводов, сечение проводника или тип разъёма в схеме, эти изменения автоматически отражаются в модулях жгутов и панелей. Аналогично, добавление нового ветвления в жгуте сразу отображается в принципиальной схеме. Такая сквозная связь резко снижает риск ошибок, возникающих при ручном дублировании информации между отдельными файлами в классических CAD‑подходах, и упрощает управление изменениями (ECO) на поздних стадиях проекта.

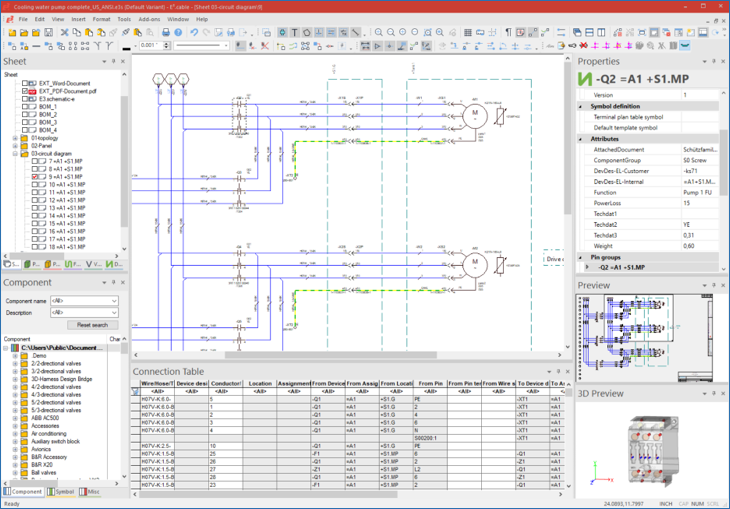

E3.schematic предоставляет удобные средства для создания крупномасштабных электро‑проектов. Поддерживаются многостраничные схемы, иерархия функциональных блоков, кросс‑ссылки между листами, автоматическая нумерация цепей, клемм и устройств. Инструменты проверки целостности (Electrical Rule Check) анализируют проект на предмет обрывов, дублирующих обозначений, некорректных соединений "земля/питание", несоответствия типов сигналов и других типичных ошибок. Отчёты ERC позволяют быстро выявить проблемные места ещё до передачи документации в производство.

Модуль E3.cable фокусируется на проектировании кабельно‑проводочных систем и жгутов, особенно актуальных для транспорта и сложного оборудования. Инженер описывает топологию сети, состав жгутов, маршруты через узлы и ответвления, после чего система автоматически определяет длины проводов (с учётом заданных трасс), распределяет жилы по жгутам, формирует таблицы соединений (connection list) и распечатки для производства. Поддерживается работа с многожильными кабелями, экранированными парами, витой парой, многослойными жгутами, а также с применением стандартов отрасли.

E3.panel позволяет выполнять 2D‑компоновку шкафов управления, пультов и монтажных панелей. На основе той же базы компонентов, что и в схеме, пользователь размещает аппаратуру на DIN‑рейках, дверях, платах и других конструктивных элементах. Программа контролирует соответствие обозначений, показывает, какие элементы уже размещены, а какие ещё только присутствуют на схеме. Дополнительно доступны инструменты автоматической расстановки маркировки, трассировки кабель‑каналов, учёта длины внутренних соединений и проверки на пересечения. Это упрощает переход от логической схемы к реальной компоновке шкафа.

Для подготовки производства жгутов используется E3.formboard. Этот модуль формирует развертку жгута на монтажной доске в масштабе, с указанием всех ветвей, ответвлений, разъёмов, меток и длины участков. Автоматически добавляются обозначения проводов, печатные таблицы распиновки, позиции гофры, изоленты, кембриков. Такая документация служит прямым руководством для сборщиков и снижает веротяность ошибок при ручной сборке, особенно при сложных многоветвистых жгутах в автомобилях или промышленном оборудовании.

Zuken E3.series активно интегрируется с внешними ИТ‑системами. Поддерживаются интерфейсы с PDM/PLM‑платформами (Teamcenter, Windchill, SAP PLM и др.), ERP‑системами для передачи спецификаций и учёта материалов, а также с механическим CAD (Solidworks, Creo, NX, Inventor) для синхронизации электрических жгутов с 3D‑моделями конструкции. Эта интеграция обеспечивает единое "цифровое представление" изделия, где электрическая часть тесно связана с механикой и логистикой, а изменения в одном домене автоматически учитываются в других.

В целом, Zuken E3.series представляет собой мощную, отраслевую платформу для электротехнического проектирования, ориентированную на сквозной процесс — от концептуальной схемы до производственных чертежей жгутов и шкафов. Ассоциативная модель данных, развитая библиотека компонентов, инструменты проверки целостности и глубокая интеграция с PDM/PLM делают её эффективным инструментом для сокращения числа ошибок, уменьшения времени разработки и упорядочивания документации. Для предприятий, где электрика является критически важной частью продукта, переход на E3.series становится шагом к более предсказуемому и управляемому инженерному циклу.
