Real Cut 1D 11.14.1

Real Cut 1D — специализированная программа для оптимизации раскроя одномерных материалов. Она предназначена для расчета схем резки труб, прутков, балок, профилей, реек, металлических стержней, деревянных элементов, алюминиевых, ПВХ и нейлоновых профилей, оконных рам, ограждений и других длинномерных заготовок. Основная задача программы — подобрать такой порядок раскроя, при котором нужные детали получаются из имеющегося склада с минимальным расходом материала и понятным планом выполнения работ.

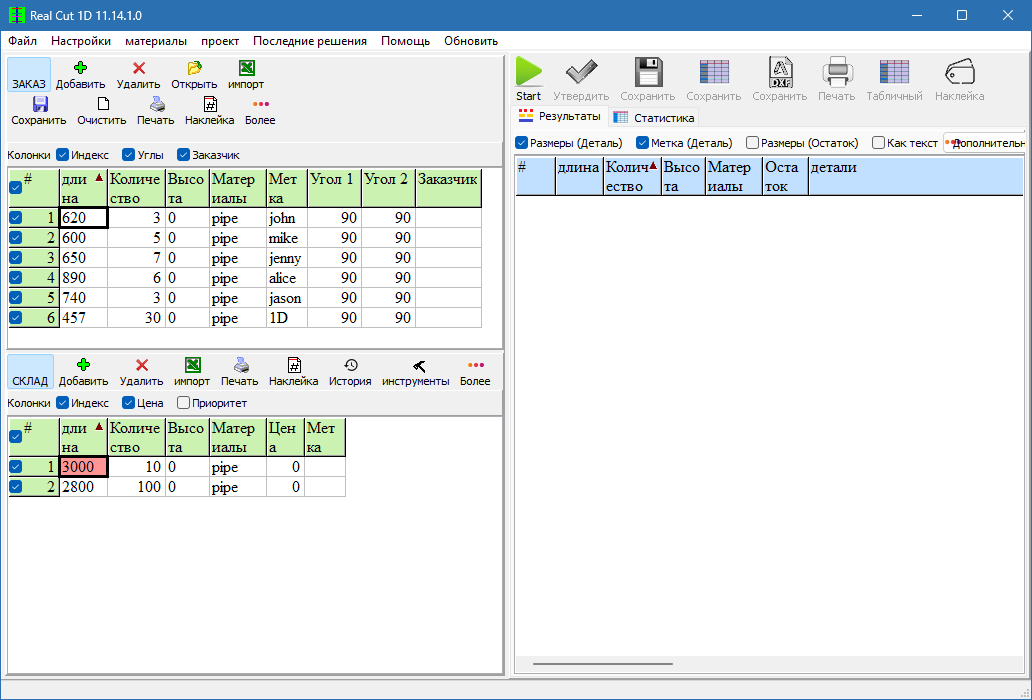

Программа работает с двумя основными наборами данных: Stock и Parts. В Stock заносятся доступные заготовки, а в Parts — детали, которые нужно получить после резки. Пользователь указывает длины, количество и другие параметры после чего Real Cut 1D рассчитывает варианты размещения деталей на исходных заготовках. Количество элементов в списках практически не ограничено, поэтому программу можно применять не только для небольших заказов, но и для крупных производственных задач.

Важная особенность Real Cut 1D — поддержка деталей с углами на концах. Заготовки могут иметь торцы не только под 90 градусов, что особенно полезно при работе с рамами, профилями, конструкциями и элементами где требуется точная стыковка. При правильном совмещении деталей с острыми углами можно сократить отходы. Программа также вычисляет порядок резки, а это особенно важно когда у деталей есть нестандартные углы на концах.

Real Cut 1D поддерживает ввод значений в десятичном и дробном формате. Длины можно задавать как обычными числами, например 100.5, так и дробями вида 100 1/2. При этом программа не привязана к конкретной системе измерения: пользователь может работать в миллиметрах, сантиметрах, метрах, дюймах или другой выбранной единице если все данные вводятся в одной логике.

Для более точного расчета доступна настройка толщины режущего инструмента. Это важно потому что каждый рез имеет ширину и часть материала уходит в пропил. Также предусмотрен настраиваемый уровень оптимизации: можно выбрать более быстрый расчет или более глубокий поиск решений. Такой подход удобен если нужно быстро получить рабочую схему или наоборот потратить больше времени ради лучшего результата.

Результаты раскроя отображаются в графическом и текстовом виде. Пользователь может увидеть полученные схемы, оценить использованные заготовки, остатки, отходы и размещение деталей. Текстовое представление резов удобно для дальнейшей адаптации под производственные процессы и может использоваться как основа для работы с ЧПУ. Для анализа результата предусмотрена статистика по текущей оптимизации.

Real Cut 1D умеет автоматически учитывать полезные остатки. Если после раскроя остается пригодный отрезок, он может быть добавлен в склад материалов для будущего использования. Это помогает лучше контролировать остатки и снижать потери при повторяющихся заказах. Программа также может автоматически рассчитывать стоимость заказа что удобно при подготовке производственных расчетов.

Работа с таблицами реализована через импорт, экспорт и копирование данных. Детали можно сохранять и загружать из Excel, CSV и XML, а данные склада — импортировать и экспортировать через таблицы Excel. Поддерживается копирование из Excel через вставку в таблицы Demand или Inventory. Полученные данные можно экспортировать в Word, Excel и XML, а схемы раскроя — в DXF для использования в AutoCAD-совместимых системах.

Программа позволяет печатать схемы раскроя, результаты оптимизации, список исходных заготовок и список требуемых деталей. Несколько схем можно разместить на одной странице, что помогает экономить бумагу и удобнее передавать задания в производство. Интерфейс поддерживает изменение размеров панелей и колонок и сохраняет выбранное расположение элементов.

В качестве аналога Real Cut 1D можно назвать CutLogic 1D — тоже ориентирован на оптимизацию раскроя длинномерных материалов, но Real Cut 1D делает акцент на поддержке угловых торцов, работе с остатками, быстрых расчетах, табличном обмене данными и наглядном представлении результатов.

Подытоживая, Real Cut 1D — практичный инструмент для предприятий, мастерских и специалистов которые регулярно работают с линейными заготовками. Программа помогает рассчитать эффективный раскрой, уменьшить отходы, учесть толщину реза, сохранить полезные остатки, подготовить печатные схемы и обмениваться данными с таблицами. Это решение подходит для задач, где важны точность, экономия материала и понятный порядок выполнения резки.
