Advanced Design System (ADS) 2023.1

Advanced Design System (ADS) — это одна из самых передовых систем автоматизированного проектирования (САПР) для моделирования, анализа и разработки радиочастотных (RF), микроволновых и высокочастотных электронных схем и устройств. ADS создана компанией Keysight Technologies и активно используется инженерами по всему миру в таких областях, как телекоммуникации, радиотехника, производство антенн, микроволновых модулей, а также в оборонной и аэрокосмической промышленности. Являясь мощным инструментом для разработки интегральных схем (MMIC), печатных плат (PCB) и различных модулей, ADS задаёт высочайший стандарт в современной электронной инженерии.

Ключевой особенностью Advanced Design System является её универсальность и глубина моделирования. Программа позволяет проводить как схемотехническое моделирование на самом базовом уровне, так и симуляцию полного поведения реальных устройств с учётом паразитных эффектов, технологии производства, температурных, стохастических, и технологических вариаций. В ADS интегрирован набор специализированных симуляторов: гармонического баланса, S-параметров, электромагнитного анализа (в том числе 2.5D и 3D моделей), а также системного анализа и инструментов оптимизации.

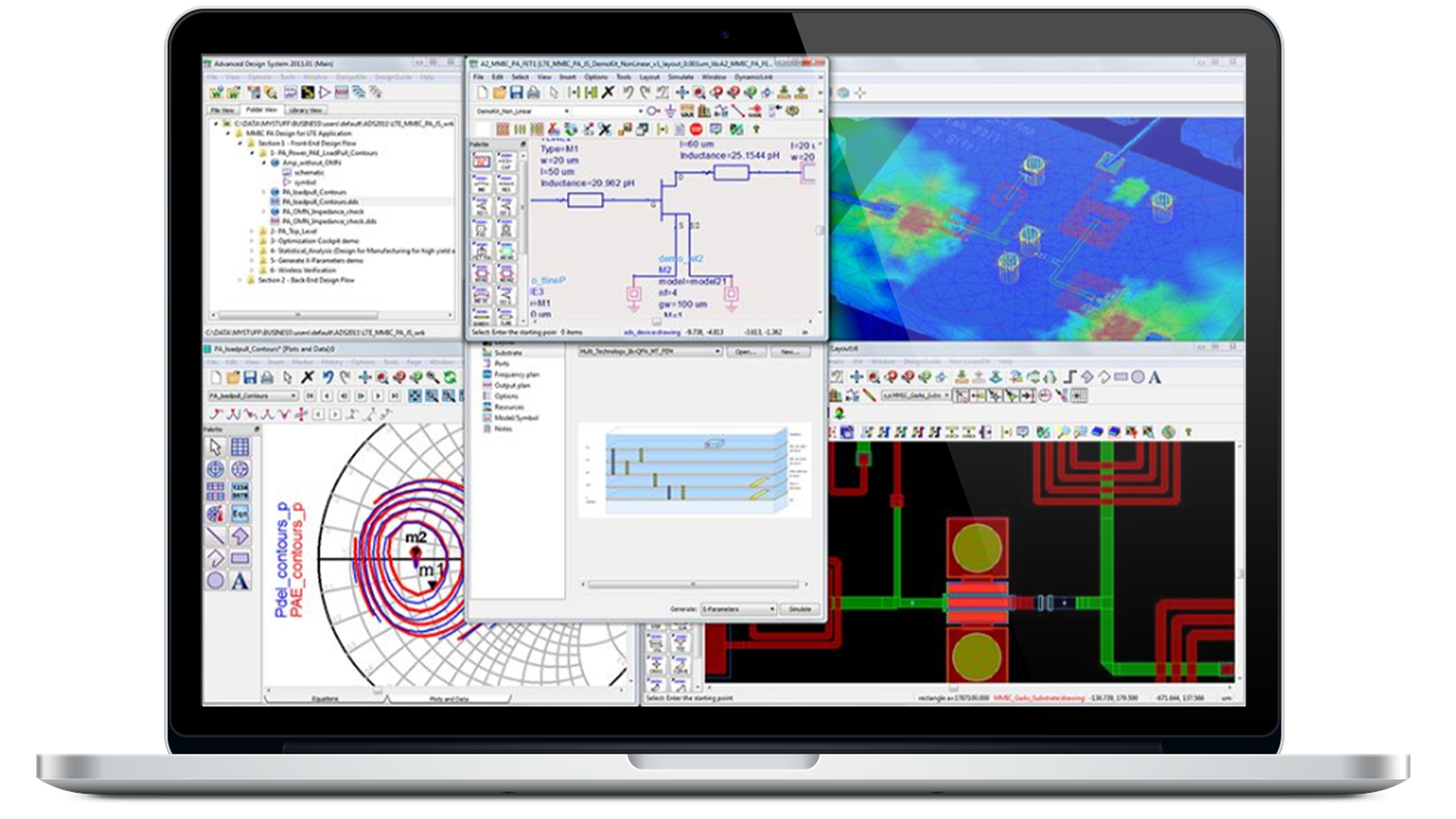

Огромным плюсом ADS считается наличие собственной расширяемой библиотеки компонентов с поддержкой моделей ведущих производителей (Murata, AVX, Qorvo, Analog Devices и др.). Кроме того, библиотеку можно пополнять пользовательскими элементами и моделями — это удобно для самостоятельных разработчиков и команд, работающих над уникальными устройствами. Для построения схем в ADS предлагается удобный графический редактор, в котором легко размещать компоненты, соединять их, создавать неоднозначные проектные структуры и сразу видеть изменения параметров на интерактивных графиках.

Настольная программа Advanced Design System поддерживает интеграцию с внешними CAD-инструментами, а также импорт и экспорт файлов в популярных форматах (DXF, Gerber, GDSII, ODB++ и другие), что значительно облегчает взаимодействие между специалистами разных профилей. Мощные средства трассировки и автоматизации разводки позволяют ускорить разработку печатных плат сложной геометрии, избавившись от рутинных задач и уменьшая риск ошибок при проектировании.

Для высокочастотных схем важна не только правильная электрическая модель, но и точный электромагнитный анализ — ADS оснащён современными 2.5D/3D EM-симуляторами Momentum и FEM. С их помощью можно оценить поведение линий передачи, антенн, фильтров, резонаторов, улучшить согласование импедансов, предусмотреть влияние корпусов и соседних элементов на итоговый результат. Такой уровень детализации крайне важен при разработке устройств 5G, Wi-Fi, Bluetooth и радарных систем.

Инструменты оптимизации и автоматической настройки в Advanced Design System позволяют быстро адаптировать параметры схемы под нужные характеристики — достаточно задать ключевые требования, и программа сама подбирает оптимальные значения компонентов. Это особенно ценно на этапе прототипирования и массового производства, где важны стабильность, повторяемость и уменьшение затрат на доработку.

ADS поддерживает скриптовый язык и автоматизацию через API, что облегчает интеграцию с фирменными программами предприятия, написание собственных макросов и оптимизацию рутинных процессов. Есть модули для совместной работы в команде, включая ведение версий проектов, контроль изменений, и возможность совместного доступа к облаку. Для новичков и опытных инженеров доступны подробные обучающие материалы, видеоуроки, демо-примеры и руководство пользователя на английском и других языках.
