P-CAD 2006 SP2

P-CAD – это система автоматизированного проектирования электронных схем и печатных плат, которая долгое время использовалась инженерами в сфере электроники в различных странах мира. История программы начинается ещё в восьмидесятых годах прошлого века, и за эти десятилетия P-CAD стала стандартом для многих предприятий, специализирующихся на разработке электроники. Основное назначение этого ПО – облегчить процесс проектирования, снизить вероятность ошибок и ускорить выпуск готовых изделий на рынок.

Программа P-CAD обладает множеством инструментов для схемотехнического и топологического проектирования. Она позволяет создавать принципиальные электрические схемы, а затем переводить их в чертежи для разработки печатных плат. Для удобства пользователей предусмотрены обширные библиотеки электронных компонентов, которые постоянно пополняются. Разработчик может использовать как стандартные элементы, так и самостоятельно создавать уникальные компоненты. Такой подход серьезно экономит время и облегчает повторное использование решений в новых проектах.

Графический интерфейс P-CAD достаточно интуитивен и понятен даже для начинающих пользователей, хотя в начале работы всё же требуется время для изучения функционала. Одной из ключевых функций является проверка ошибок проектирования — программа самостоятельно следит за корректностью соединений, параметрами трассировки и местоположением компонентов на плате. Именно благодаря этому многие проекты, выполненные в P-CAD, отличаются высокой надёжностью и соответствуют промышленным стандартам.

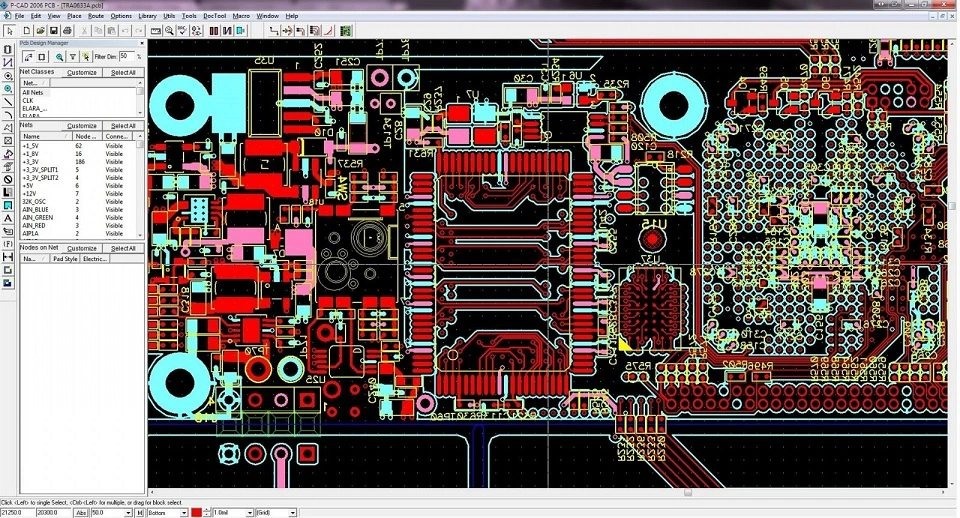

Система позволяет осуществлять автоматическую и ручную трассировку печатных проводников. При этом учитываются электрические и производственные ограничения, такие как минимальные расстояния между проводниками, ширина дорожек, диаметры отверстий и др. Встроенный редактор позволяет предварительно визуализировать плату в разных режимах просмотра: от простой схемы до трёхмерной модели. Такой подход помогает ещё на этапе проектирования выявлять проблемные узлы или неудобные размещения компонентов, и своевременно вносить коррективы.

Примечательно, что P-CAD поддерживает импорт и экспорт данных в различных форматах, что упрощает взаимодействие с другим ПО и передачу файлов на производство. Также предусмотрена возможность генерации гербер-файлов — стандарта, используемого для изготовления печатных плат на заводах. Большинство российских и зарубежных компаний, работающих с контрактным производством электроники, принимают именно такие файлы.

К недостаткам P-CAD можно отнести, что современными аналогами программы всё чаще становятся более "молодые" решения, такие как Altium Designer или KiCad. Тем не менее P-CAD по-прежнему широко используется там, где важно сохранить преемственность проектов или поддерживать существующее оборудование. К тому же, в некоторых отраслях сотрудников специально обучают работе именно в этой среде, поскольку она остаётся надежным и проверенным инструментом.

P-CAD остается важной главой в истории электроники, ведь с её помощью спроектированно огромное количество электронных устройств, от бытовой техники до промышленных систем. Даже сегодня она продолжает находить своё применение на предприятиях и в образовательных учреждениях. Программа проста в освоении и надёжна в работе – а значит может быть отличным выбором для тех, кто хочет получить базовые знания или поддерживать существующую инфраструктуру проектирования!
