CorelDRAW Technical Suite — это пакет для технической иллюстрации, инженерной графики и подготовки документации в Windows. Его центр — Corel DESIGNER, дополненный CorelDRAW, PHOTO-PAINT и средствами работы с 3D-моделями. Он рассчитан на схемы, инструкции по сборке и обслуживанию, каталоги запчастей, производственную документацию и иллюстраци, где геометрическая точность важнее художественной свободы.

От обычного CorelDRAW этот пакет отличается не количеством кистей или эффектов, а инженерной логикой. Здесь есть проекционное рисование, масштаб, технические размеры, выноски, связь графики с объектными данными и специализированный выпуск материалов для технической документации.

Технические иллюстрации и точная геометрия

Corel DESIGNER умеет рисовать непосредственно в аксонометрических проекциях и переносить обычные плоские объекты на выбранную проекционную плоскость. Это избавляет от ручного пересчета углов при подготовке изометрических схем, сборочных инструкций и изображений механизмов. Масштаб чертежа задается явно и сохраняется при работе с технической графикой.

Инструменты размеров рассчитаны не только на обычные линейные измерения — есть угловые, радиальные и диаметральные размеры, а также проекционные стрелки и размерные линии. Выноски могут быть связаны с объектами и их метаданными, поэтому подпись способна оставаться привязанной к детали после ее перемещения.

В этом классе программы такие мелочи решают все. Нарисовать красивый болт можно почти в любом векторном редакторе; сохранить правильную проекцию, размер, номер позиции и читаемость после десятка правок — уже совсем другая работа.

3D-модели и повторное использование данных

В состав пакета входит XVL Studio, который позволяет использовать поддерживаемые 3D-модели как основу для технической графики. Можно подобрать нужный вид изделия, подготовить представление модели и затем использовать его в документации вместо ручного перерисовывания конструкции по фотографии или чертежу.

Это особенно ценно для взрыв-схем, сервисных инструкций и изображений сложных узлов. Инженерная модель уже содержит большую часть геометрической правды — разумнее извлечь из нее нужное представление, чем заново воспроизводить его линиями.

Но Technical Suite не следует путать с полноценной CAD-системой. Здесь задача состоит в повторном использовании инженерных данных для визуальной коммуникации, а не в проектировании самого механизма, параметрическом моделировании или расчете конструкции.

Каталоги запчастей и интерактивная документация

Для каталогов деталей можно связывать таблицы с иллюстрацией. Табличные данные импортируются из CSV и Excel-файлов с возможностью сохранения связи с исходником, а выноски и объектные данные используются для сопоставления элементов схемы с позициями в таблице. При изменении исходных данных связанное содержимое можно синхронизировать.

Особенно интересен интерактивный SVG. Объекты и позиции могут становиться активными зонами, причем иллюстрация и строки таблицы способны подсвечивать друг друга при наведении. Для электронного каталога запчастей это уже не декоративная анимация, а способ быстрее найти нужный узел в сложной сборке.

Поддерживаются и форматы, характерные для регламентированной технической докуметации, включая CGM и SVG с возможностями S1000D. Это одна из причин, по которым пакет уместен не только в небольшой мастерской, но и в производственных процессах с формальными требованиями к техническим материалам.

Графика, форматы и выпуск документации

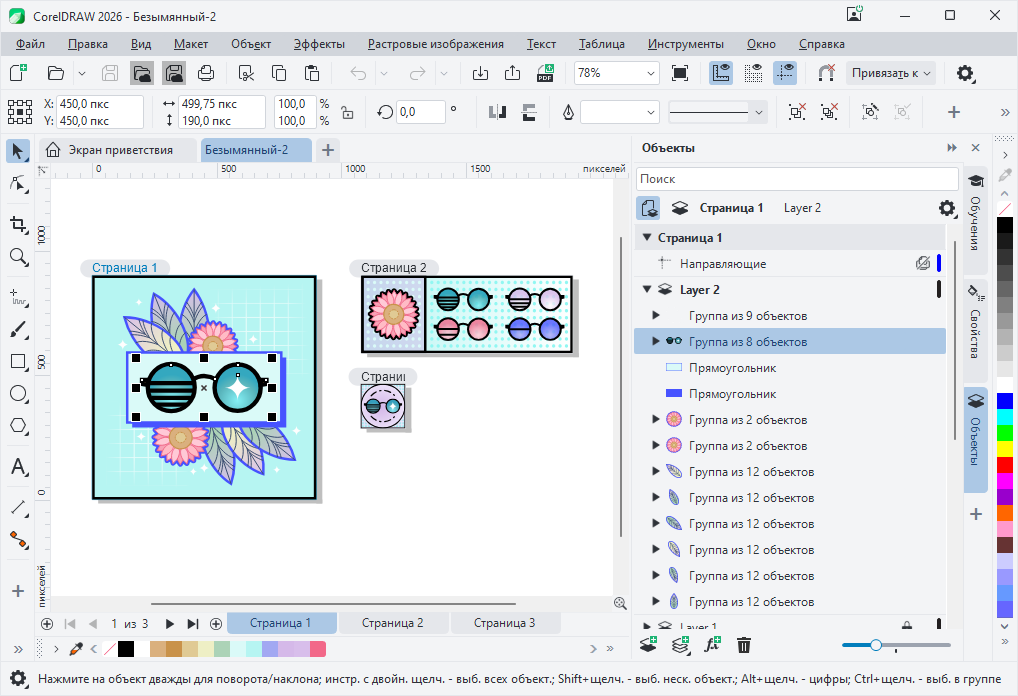

CorelDRAW в составе пакета закрывает обычную векторную графику и компоновку страниц, а PHOTO-PAINT — обработку растровых изображений и фотографий. Поэтому один и тот же исходный технический материал можно использовать и для строгой инструкции, и для более презентационного буклета без постоянного перехода в совершенно чужую программную среду.

Corel DESIGNER экспортирует PDF, SVG, EPS, CGM, DWG, DXF, PSD и распространенные растровые форматы. DWG и DXF полезны при обмене с CAD-средами, а SVG и CGM — при выпуске электронных технических материалов. При этом перенос сложных объектов между разными графическими и CAD-системами все равно нужно проверять: одинаковое расширение файла не означает полного совпадения внутренних возможностей программ.

Есть нормальное цветовое управление, растровая обработка и инструменты для финальной подготвоки изображения. Но сильнейшая сторона пакета не в ретуши и не в рекламном дизайне — это лишь полезное дополнение к технической графике.

Плюсы и минусы CorelDRAW Technical Suite

Главный плюс — редкое сочетание точной технической иллюстрации и полноценного векторного редактора. Можно начать с инженерной схемы, добавить размеры и позиции, подготовить каталог деталей, а затем использовать те же материалы в печатной или электронной документации без постоянного конвертирования между несколькими случайными программами.

Особенно удачны проекционные инструменты, выноски и работа с объектными данными. Они решают именно те задачи, которые в обычном векторном редакторе приходится имитировать сетками, направляющими и ручными подписями.

Минус — сложность. Corel DESIGNER выглядит знакомо человеку, знающему CorelDRAW, но техническая часть требует понимания проекций, масштабов, слоев, типов линий, метаданных и форматов публикации. Попытка пользоваться им как обычным редактором рисунков оставляет половину смысла пакета нетронутой.

Второе ограничение — граница между технической иллюстрацией и CAD. Пакет великолепно превращает инженерные данные в понятную графику, но не заменяет конструкторскую систему. Если нужно менять саму деталь, зависимости сборки или параметрическую геометрию, работать следует с исходным CAD-проектом.

Системные требования CorelDRAW Technical Suite

Для работы требуется 64-разрядная Windows, современный процессор Intel Core или AMD Ryzen и не менее 8 ГБ оперативной памяти; для более тяжелых проектов рекомендуется 16 ГБ и больше. Пакету требуется около 11 ГБ дискового пространства, а графической подсистеме — поддержка OpenCL и не менее 3 ГБ видеопамяти. Для установки и части сетевых возможностей необходимо подключение к интернету.

Минимальное разрешение экрана сравнительно скромное, но для реальной работы с чертежом, деревом объектов, свойствами и несколькими панелями лучше большой монитор с высоким разрешением. При тяжелых 3D-исходниках дополнительная оперативная память приносит больше пользы, чем попытка работать на формальном минимуме.

Аналоги CorelDRAW Technical Suite

• SOLIDWORKS Composer — отличается от CorelDRAW Technical Suite сильным акцентом на использовании готовых 3D CAD-сборок, взрыв-схемах, последовательностях сборки и интерактивной 3D-графике; в целом лучше подходит там, где документация непосредственно строится вокруг инженерной модели, тогда как Technical Suite сильнее сочетает техническую иллюстрацию с обычной векторной графикой.
• Adobe Illustrator — отличается от CorelDRAW Technical Suite более универсальной ориентацией на векторный дизайн и иллюстрацию; он умеет работать с размерами и DWG/DXF, но не предлагает столь цельного специализированного процесса для выносок, каталогов запчастей, 3D-технических видов и интерактивной сервисной документации.

Итог

CorelDRAW Technical Suite особенно силен там, где инженерную информацию нужно превратить в чистую, понятную и пригодную к публикации графику. Это не замена CAD и не просто расширенный CorelDRAW — это специализированный промежуточный слой между конструкторскими данными и человеком, которому предстоит по ним собирать, ремонтировать или обслуживать реальный объект.
