GroundWater Desktop 5.2.35

GroundWater Desktop — это трехмерное Windows-приложение для специалистов по подземным водам, экологов и инженеров которое помогает исследовать, понимать и наглядно представлять численные модели, геологические и пространственные данные. Программа сосредоточена на визуализации и анализе расчетов а также на удобной работе с исходными параметрами модели и результатами в единой 3D-среде.

В основе рабочего процесса лежит просмотр модели и ее структуры: можно видеть расчетную сетку, изучать геометрию и слои, просматривать заданные свойства и граничные условия. Для анализа результатов доступны поля уровней, концентраций, потоков и траекторий частиц что упрощает проверку поведения модели и поиск аномалий. Модель можно рассматривать в разных представлениях: сечения, вырезы, "разрезающие" плоскости, fence-профили и "взрывные" слои. Есть интерактивные элементы управления которые позволяют быстро "резать" модель в любом месте и мгновенно получать нужный ракурс без сложных настроек.

GroundWater Desktop ориентирован на распространенные коды подземного моделирования и связанные модули. Поддерживается работа с MODFLOW и его современными вариантами включая MODFLOW-USG и MODFLOW 6, а также с MODPATH и MT3D. Отдельно реализована поддержка mod-PATH3DU: можно задавать параметры трассировки, готовить входные файлы, формировать стартовые позиции частиц запускать расчет и получать 3D-анализ захвата. Дополнительно поддерживается конеч­но-элементная модель Integrated Water Flow Model (IWFM) что расширяет круг задач где требуется сопоставление разных подходов и типов сеток.

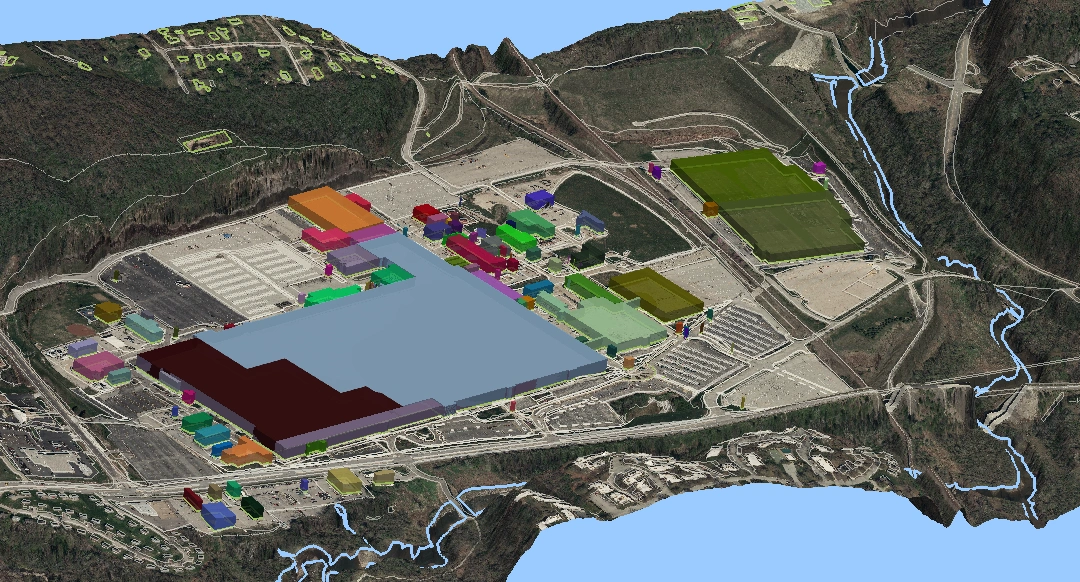

В программе предусмотрены средства работы с GIS-данными: она читает и отображает 2D и 3D shapefile-файлы, умеет накладывать 2D-объекты на растровые поверхности чтобы показывать их в 3D. Для атрибутивных данных есть редактор выражений позволяющий вычислять новые значения на основе существующих полей или функций, а фильтр-редактор помогает отображать только нужное подмножество объектов. Рельефные растры можно визуально усиливать наложением ортофото-изображений на 3D-поверхности чтобы лучше связать модель с местностью.

Для прикладных задач мониторинга и качества воды GroundWater Desktop включает инструменты анализа уровней и концентраций. Поддерживается визуализация данных наблюдений и стратиграфии, включая представление скважинной информации, что помогает проверять концептуальную схему площадки и оценивать миграцию загрязнений. Есть развитые графики: построение временных рядов по нескольким точкам отбора одновременно, сравнение нескольких параметров в одном представлении, объединение графиков из разных наборов данных и просмотр аннотированных диаграмм.

Для презентации и пояснения результатов предусмотрены анимации. Встроен интерфейс сценариев где можно управлять свойствами анимируемых объектов по ходу ролика. Можно синхронизировать время моделирования MODFLOW с движением камеры, сохранять сценарий и открывать его позже для обновления и повторного вывода.

В итоге GroundWater Desktop объединяет 3D-визуализацию сеток и результатов, поддержку популярных кодов моделирования, инструменты GIS и работу с наблюдательными данными, а также средства анимации. Это делает программу практичным рабочим окружением для гидрогеалогии и экологических задач где важно быстро интерпретировать модель и уверенно объяснять полученные выводы.
